Skaning laserowy 3D w geodezji

Skaning laserowy 3D to jedna z najnowocześniejszych metod pomiarowych wykorzystywanych we współczesnej geodezji. Dzięki niespotykanej dotąd dokładności i szybkości pozyskiwania danych, technologia ta rewolucjonizuje sposób, w jaki dokumentujemy i analizujemy przestrzeń. Pozwala tworzyć trójwymiarowe modele rzeczywistości z milimetrową precyzją – niezależnie od wielkości i skomplikowania obiektu.

Czym jest skaning laserowy 3D?

Skaning laserowy 3D (ang. 3D laser scanning) to technologia pomiarowa, która za pomocą wiązki lasera rejestruje miliony punktów na powierzchni obiektu lub terenu. Każdy punkt zawiera współrzędne XYZ, tworząc tzw. chmurę punktów, z której można generować modele 3D, przekroje, rzuty oraz mapy.

Sprzęt używany do skaningu – skanery laserowe – może pracować z ziemi (skaning naziemny), z powietrza (np. drony z lidarami) lub być instalowany na pojazdach (mobile mapping).

Zastosowania skaningu 3D w geodezji

1. Inwentaryzacja obiektów budowlanych i przemysłowych

Skaning 3D pozwala precyzyjnie odwzorować konstrukcje budowlane: hale, mosty, zabytki, instalacje przemysłowe czy budynki mieszkalne. Umożliwia analizę deformacji, kontrolę pionowości ścian czy ocenę stanu technicznego konstrukcji.

2. Dokumentacja powykonawcza

Po zakończeniu budowy lub inwestycji, skaning umożliwia szybkie i dokładne sporządzenie dokumentacji powykonawczej, zgodnej z rzeczywistym stanem obiektu.

3. Modelowanie terenu

Dzięki skaningowi laserowemu możliwe jest precyzyjne odtworzenie rzeźby terenu, również w trudno dostępnych miejscach, np. w lasach, wąwozach czy na terenach górzystych.

4. Rewitalizacja i renowacja obiektów zabytkowych

Zabytki wymagają szczególnej troski i precyzji przy dokumentacji. Skaning 3D pozwala zachować ich geometrię w cyfrowej formie, wspomaga projektowanie renowacji oraz archiwizację.

5. Planowanie inwestycji

Modele przestrzenne uzyskane dzięki skanowaniu 3D mogą być integrowane z projektami BIM i CAD, wspomagając projektantów i inwestorów na każdym etapie inwestycji.

Zalety skaningu laserowego 3D

• Niezwykła dokładność – rejestracja milionów punktów z dokładnością do kilku milimetrów
• Szybkość pozyskiwania danych – nawet kilkaset tysięcy punktów na sekundę
• Bezpieczeństwo – pomiar z bezpiecznej odległości, bez potrzeby wchodzenia na niebezpieczne obiekty
• Kompleksowość danych – możliwość wygenerowania dowolnych przekrojów, rzutów i modeli z jednej sesji pomiarowej
• Uniwersalność – zastosowanie zarówno w budownictwie, przemyśle, jak i ochronie dziedzictwa kulturowego
• Możliwość integracji z innymi danymi – np. z ortofotomapami, danymi lidarowymi czy modelem BIM

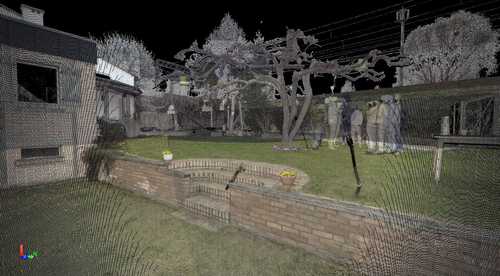

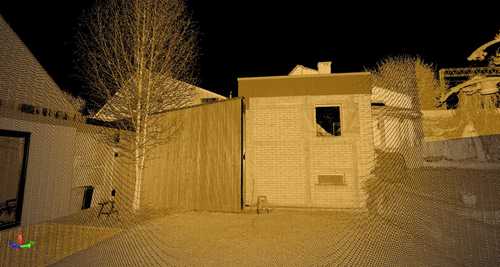

Przykłady opracowań
